懸掛式圓形拍門
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
產品簡介及用途
拍門主要用于安裝在排水管道尾端，用于防止外水倒灌的裝置，拍門主要由閥座、閥板、水密封圈、鉸鏈四部分構成。結構嚴密，工作可靠，無需人力操作啟閉力來自水源壓力，當拍門內的水壓大于拍門外側壓力則開啟; 反之則關閉。
按材質可分為型鋼、不銹鋼、鑄鐵、復合材料( 玻璃鋼) 等多種材料。
根據排水管道末端的結構，可以把拍門制作成圓形或方形的產品，同時公司可根據客戶需要與技術設計要求生產各類液壓拍門。
工作原理
根據力學原理，將門體鉸軸橫向布置，利用流體介質的進出口壓差動力達到拍們的啟閉目的。當管道內部介質壓力大于管道外部拍門的背壓時，拍門就自動開啟；當管道內部的介質壓力小于或等于管道外部拍門的背壓時，拍門就自動關閉，無需手電氣液控制，不要人工操作。

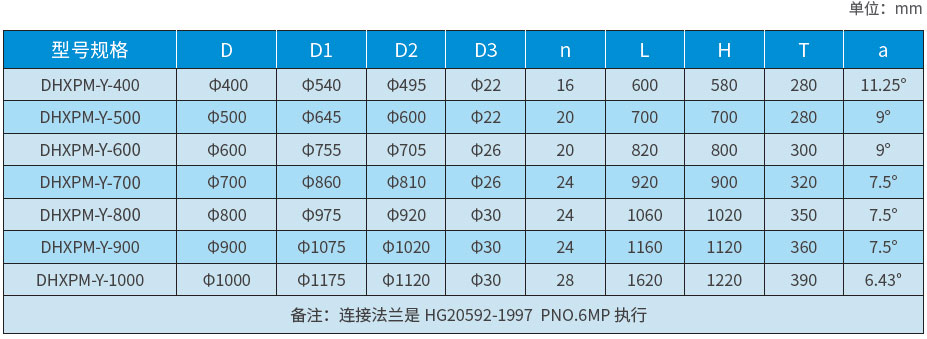

懸掛式圓形拍門系列規格及尺寸

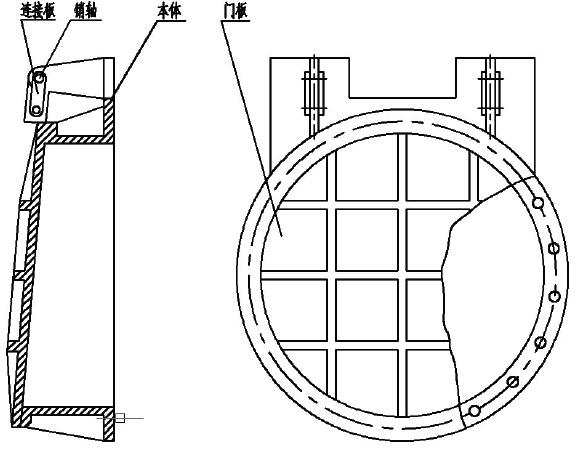

結構圖
備注：
a. 確保圖中法蘭螺栓孔偏移中心角度a，即對稱分布在垂直中心線兩側，垂直中心線上不可以有孔位。
b. 針對改造工程，必須提前測量出水口土建以及管道法蘭各項尺寸。
